Электронный телеграфный аппарат РТА-80

Б. Б. БОРИСОВ, начальник цеха Центральной станции связи МПС

В настоящее время на телеграфной сети железнодорожного транспорта внедряются электронные телеграфные аппараты РТА-80 и F1100 (первый — отечественного производства, второй — ГДР). В них значительную часть функций выполняют электронные схемы и узлы.

Электронные телеграфные аппараты имеют ряд особенностей и преимуществ по сравнению с электромеханическими аппаратами СТА-М67 и Т63, более высокую надежность вследствие отсутствия механических узлов, лучшие показатели по исправляющей способности приемника и величине искажений передатчика, быстрый переход с одной скорости телеграфирования на другую, блочную конструкцию всех узлов, связанных между собой с помощью электрических проводов, значительно меньший уровень акустических шумов.

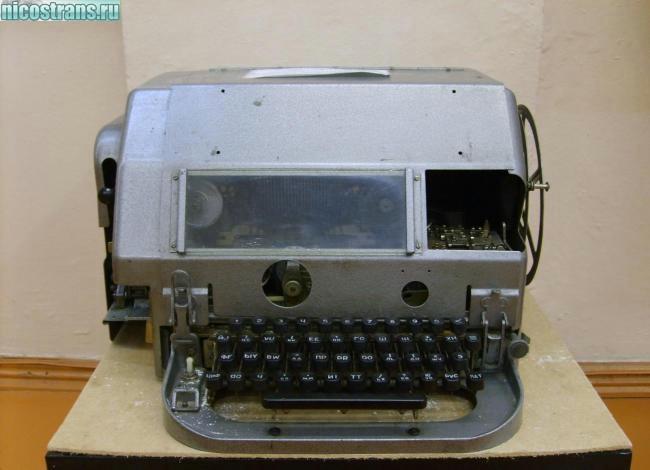

РТА-80 является основным отечественным электронным телеграфным аппаратом, который по своим показателям находится на уровне лучших мировых образцов. Он предназначен для передачи и приема информации в системах телеграфной связи и передачи данных со скоростью 50 я 100 Бод.



Техническая характеристика аппарата. Автоматизированный электронный рулонный телеграфный аппарат РТА-80 может применяться на телеграфных узлах связи общего пользования, абонентского телеграфа, в системах передачи данных, сбора и обработки информации. Аппарат работает на 5-элементном международном коде МТК-2 и совместим с любыми отечественными и зарубежными телеграфными аппаратами, работающими на этом коде.

Он выполнен по блочному принципу на основе современной технологии с применением микросхем, больших интегральных схем, шаговых двигателей, мозаичной печати и фотосчитывания.

Аппарат РТА-80 позволяет набирать номер с клавиатуры, многократно передавать одно и то же сообщение, воспроизводить неограниченное число копий, накапливать в буферной памяти до 1024 знаков информации, одновременно принимать информацию с канала связи в буферный накопитель и заготавливать информацию в режиме «на себя» и др. Он имеет три регистра: цифровой, русский и латинский. Аппарат переключается на любой из этих регистров соответствующими кодовыми комбинациями «ЦИФ», «РУС», «ЛАТ». Технические данные аппарата РТА-80 приведены ниже.

Скорость телеграфирования, Бод 50, 100 Краевые искажения, вносимые передатчиком, не более, % ... 2 Исправляющая способность приемника по краевым искажениям не менее, %......... 45

Исправляющая способность по дроблениям не менее, % .... 7

Число знаков в строке.....69

Число печатаемых экземпляров не более .............3

Ширина рулона, мм...... 208, 210, 215

Ширина перфоленты, мм ... . 17, 5

Ширина красящей ленты, мм 13

Время готовности после включения не более, с........1

Емкость автоответчика, знаков. . . 20

Потребляемая мощность от сети не более, В-А.........220

Интервал рабочих температур, С................+5. ..+40

Габаритные размеры (с устройством автоматики), мм..... 565Х602Х201

Масса (с устройством автоматики), кг..............25

Структурная схема аппарата

РТА-80 приведена на рис. 1. Его основными узлами являются: клавиатура (КЛВ), передатчик (ПРД), приемник (ПРМ), мозаичное печатающее устройство (ПУ), трансмиттерная (ТРМ) и реперфораторная (РПФ) приставки, входное (УСЛвх) и выходное (УСЛвых) устройства сопряжения с линией, вызывное устройство (ВУ), автоответчик (АО), запоминающее устройство (ЗУ), задающий генератор (ЗГ) и блок питания (БП).

Информация от подателя может вводиться в передатчик как с клавиатуры, так и с трансмиттерной приставки. Кроме того, информация может вводиться в передатчик из запоминающего устройства, куда она поступает с клавиатуры. При заготовке информации в ЗУ предусмотрена возможность коррекции ошибок.

Информация на перфоленту печатается, как и на аппаратах Т63 и СТА-М67.

Для согласования скорости работы оператора на клавиатуре и скорости работы передатчика используется буферный накопитель БН1 емкостью 64 знака. Аналогичные буферные накопители включены на входе печатающего устройства БН2 и реперфораторной приставки БНЗ. Накопитель БН2 служит для накопления знаков во время возврата печатающей головки ПУ к началу строки, а БНЗ — для накопления знаков в момент разгона двигателя реперфоратора.

При работе РТА-80 с автоматической телеграфной коммутационной станцией используется вызывное устройство ВУ с клавишами для вызова, отбоя и включения аппарата в режим «на себя». Набор номера при этом осуществляется с помощью клавиатуры на цифровом регистре.

Для автоматической передачи в канал связи условного наименования абонентского пункта (автоответа) служит автоответчик АО, который формирует текст объемом до 20 знаков.

Клавиатура аппарата РТА-80 предназначена для ручного ввода оператором информации в передатчик и запоминающее устройство. Кроме того, на КЛВ при работе по автоматизированной телеграфной сети можно набирать номера абонентов. Применена четырехрядная трехрегистровая клавиатура. Клавиши первого ряда используются для передачи цифровой информации; клавиши второго, третьего и четвертого рядов — для передачи буквенной информации и знаков препинания. Кроме того, имеются служебные клавиши: в первом ряду — возврата каретки, во второе — перевода строки, новой строки и комбинации «Кто там?», в четвертом — регистровые клавиши «ЛАТ», «РУС» и «ЦИФ». Всего в состав клавиатуры входит 49 клавиш, в том числе клавиша для удлиненной передачи комбинации «Пробел».

Особенностью клавиатуры аппарата РТА 80 является -электрическая блокировка клавиш цифрового регистра при работе на буквенном регистре и клавиш буквенного регистра при работе на цифровом регистре. Клавиши служебных комбинаций открыты на всех регистрах.

Клавиатура аппарата, состоит из механической и электронной частей. Механическая часть (рис. 2) представляет собой набор 49 клавишных переключателей 4, установленных на плате 3. Электронная часть клавиатуры выполнена на интегральных микросхемах 5 и размещена на одной печатной плате 2. Разъем 1 служит для подключения клавиатуры к схеме аппарата.

Клавишные переключатели (рис. 3) выполнены в виде отдельных модулей, основными частями которых являются корпус 4 и шток Б с жестко закрепленной на нем клавишей 6. В углублении штока установлен постоянный магнит 3, в непосредственной близости от которого находится магнитоуправляемый герметизированный контакт (геркон) 2. Пружина 1 служит для возврата клавиши в исходное положение после ее отпускания.

При нажатии на клавишу 6 вместе с него, сжимая пружину 1, перемещается вниз шток 5 и постоянный магнит 3. Под воздействием магнитного поля замыкается контакт 2, что является сигналом для запуска шифратора, расположенного на электронной части клавиатуры. Шток и магнит в исходное положение возвращаются пружиной 1.

Электронная часть клавиатуры (рис. 4) состоит из клавишной матрицы (КЛМ), шифратора (Ш), буферного накопителя (БН), дешифратора служебных комбинаций (ДСК), регистрового автомата (АР) и схемы блокировки (СБ). Режимы работы узлов клавиатуры и передатчика согласовываются по сигналам Fгт, поступающим из задающего генератора.

Клавишные переключатели ПК устанавливаются на пересечении вертикальных У1...У12 и горизонтальных Х1...Х8 шин, образуя клавишную матрицу КЛМ. Электрическая часть каждого ПК содержит, кроме геркона Г, диод Д. Катод диода соединен с одним из контактов геркона. Анод диода и второй контакт геркона подключены к строго определенной точке пересечения шин X и У.



По сигналу клавишного переключателя. ПК в шифраторе Ш формируется соответствующая кодовая " комбинация 5-элементного кода МТК-2. Эта комбинация поступает в виде параллельного кода в буферный накопитель БН, с помощью которого скорость работы оператора согласуется со скоростью работы передатчика.

Дешифратор служебных комбинаций формирует импульсы управления работой СБ и АР. Схема блокировки включается в случае, когда ошибочно нажата клавиша неработающего в данный момент регистра.

Приемопередатчик аппарата представляет собой блок, в котором конструктивно объединены приемник ПРМ и передатчик ПРД. Структурная схема блока ПРМ-ПРД приведена на рис. 5.

Из блоков клавиатуры КЛВ, трансмиттера ТРМ или запоминающего устройства ЗУ 5-элементные кодовые комбинации поступают в передатчик параллельным способом. Здесь они преобразуются в последовательность сигналов кода МТК-2 с добавлением стартового и стопового сигналов. При этом длительность сигналов будет определяться скоростью телеграфирования, которая может быть 50 или 100 Бод. Сформированная комбинация последовательным способом передается через выходное устройство сопряжения с линией УСЛвых в канал связи.

Приемник аппарата выполняет функцию, обратную функции передатчика: принимает с линии последовательным способом 5-элементные кодовые комбинации и передает их параллельным способом без стартовых и стоповых сигналов в печатающее устройство ПУ и реперфораторную приставку РПФ.

Основными устройствами приемника и передатчика являются распределители приема и передачи, выполняющие функции, аналогичные функциям распределительной муфты передатчика и наборной муфты приемника электромеханических аппаратов СТА-М67 и Т63. Распределители построены на триггерах. Синхронная и синфазная работа распределителей регулируется по тактовым сигналам, поступающим от задающего генератора ЗГ, выполняющего роль привода.

Рассмотрим принцип работы распределителя приема. Его функциональная схема представлена и рис. 6, а, временная диаграмма работы — на рис. 6, б.

Распределитель приема включает в себя пять триггеров (соответственно числу кодовых сигналов в комбинации). Прямой выход каждого триггера соединен с входом D последующего триггера, причем выход последнего триггера соединен с входом D первого. Входы С всех триггеров распределителя запараллелены. Цикл работы распределителя состоит из двух последовательных операций — записи кодовых комбинаций последовательным способом и считывание их параллельным способом.

По входному сигналу сброса с уровнем логического 0, поступающему из схемы ПУ или РПФ, на прямом выходе первого триггера записи сигнал с уровнем логической 1, а на прямых выходах остальных триггеров — сигналы с уровнем логического 0. После подачи сигнала сброса сз ПУ и РПФ (момент времени t0 на рис. 6, б) и до появления первого входящего сигнала (момент времени ti) сигнал с уровнем логической 1 поступает на Вых 1 и вход D триггера 2. На входах D остальных триггеров — сигнал с уровнем логического 0. По фронту первого входящего сигнала с прямого выхода триггера 1 в триггер 2 переписывается 1, по фронту следующего входящего сигнала эта 1 переписывается с выхода триггера 2 в триггер 3 н т.д.

Принцип работы распределителя передачи состоит в записи кодовых комбинаций, поступающих параллельным способом с клавиатуры КЛВ, трансмиттера ТРМ или запоминающего устройства ЗУ, и считывании их последовательным способом. Распределитель передачи так же, как распределитель приема, построен на триггерах, но в отличие от последнего имеет 5 входов и 1 выход.

В аппарате РТА-80 предусмотрена передача в канал связи и прием из него как однополюсных (режим I), так и двухполюсных (режим II) сигналов. Выбор того или иного режима работы осуществляется установкой соответствующих блоков УСЛВЫх и УСЛвх. Возможность работы двухполюсными сигналами исключает необходимость установки между аппаратом и каналом связи переходного согласующего устройства.

Печатающее устройство ПУ обеспечивает печать информации, с помощью одноцветной красящей ленты шириной 13 мм на рулоне бумаги шириной от 208 до 215 мм до 69 знаков в каждой строке. В ПУ использован мозаичный способ печати, суть которого заключается в формировании знаков из отдельных точек, получаемых в результате удара по красящей ленте печатающих игл. Отпечатанный знак состоит не из сплошного оттиска, но зрительно воспринимается как сплошной. Формирование каждого знака происходит строго в пределах матрицы 7X9 (7 горизонтальных и 9 вертикальных линий). Применение мозаичного способа печати значительно упрощает механическую часть ПУ аппарата РТА 80 по сравнению с аппаратом Т63, что существенно увеличивает надежность аппарата РТА-80 в целом.

Печатающая головка (рис. 7) состоит из корпуса, семи - электромагнитов 2 с якорями 3 и семи печатающих игл 4. При поступлении электрического сигнала в обмотку любого из электромагнитов 2 перемещается якорь 2 с печатающей иглой 4 Игла 4, ориентируемая направляющей 6, наносит удар по красящей ленте 7 и на рулоне бумаги 8 получается оттиск точки. Под действием пружины 5 якорь с печатающей иглой возвращается в исходное положение.

В процессе формирования знака печатающая головка перемещается относительно рулона бумаги 8. При печати одного знака это перемещение составляет 9 шагов.

Структурная схема ПУ приведена на рис. 8 В ПУ входят панель управления (УП), буферный накопитель (БН), генератор знаков (ГЗН), усилитель печатающей головки (УСПГ), печатающая головка (ПГ), устройство управления генератором знаков (УГЗН), дешифратор служебных комбинаций (ДСК), схема управления переводом строки (УПС), схема управления переводом каретки (УПК), коммутаторы шаговых двигателей перевода строки (КШДПС) и перевода каретки (КШДПК). Кроме того, имеются усилители шаговых двигателей перевода строки

(УСШДПС) и перевода каретки УСШДПК), шаговые двигатели перевода строки ШДПС и перевода каретки (ШДПК), блок датчиков положения печатающей головки (БД), схема управления звуковым сигналом (УЗС) и излучатель звукового сигнала (ИЗС).

Печатающее устройство работает следующим образом. Пятиэлементные кодовые комбинации сигналов параллельным способом передаются из блока приемопередатчика ПРМ-ПРД в накопитель БН. Последний хранит принятую информацию в моменты времени, когда осуществляется перевод строки и возврат каретки. Из БН кодовые комбинации поступают в генератор знаков (ГЗН), где формируются сигналы, управляющие работой электромагнитов печатающей головки (ПГ). Электромагниты срабатывают, потребляя при этом ток до 0,8 А. Чтобы компенсировать расход тока электромагнитами в момент их срабатывания, усилители печатающей головки УСПГ. включенные между ГЗН и ПГ, усиливают сигналы управления.

Таким образом, в ГЗН 5-элементные кодовые комбинации преобразуются в сигналы управления ПГ. В результате работы электромагнитов ПГ формируется оттиск знака на бумаге в соответствии с поступающей кодовой комбинацией сигналов.

Постовые устройства включают в себя блоки местного контроля БМК и блок централизованного контроля БЦК. Вся эта аппаратура монтируется на стативах электрической централизации.

На рис. 1 показаны схема блока БПДЛ с одним переключающим комплектом и его подключение к обмотке сигнального трансформатора Т2. Блок переключения содержит выпрямительный мост, собранный на диодах VD1...VD4 типа Д226, малогабаритное герконовое реле Г типа РЭС-55 с тыловым контактом, включенным в цепь управления симистора VS. В управляющую цепь симистора VS включены стабилитроны VD5 и VD6, необходимые для работы контрольных устройств двухнитевых ламп.

Переключающий блок работает следующим образом. При исправной основной нити ОН двухнитевой лампы ДНЛ ток протекает от вторичной обмотки сигнального трансформатора Т2 через первичную обмотку Т1 и основную нить лампы ОН—О При этом во вторичной обмотке трансформатора Т1 наводится э. д. с. Выпрямленное через диоды VD1...VD4 напряжение со вторичной обмотки трансформатора Т1 подается через сглаживающий фильтр CR2 на обмотку герконового реле Г.

При исправной основной нити ОН обмотка герконового реле Г непрерывно находится под током и поэтому цепь управления симистором VS разорвана контактом этого реле. Симистор VS закрыт и ток через резервную нить РН не протекает. В случае перегорания основной нити или при повреждениях, приводящих к прекращению протекания тока через основную нить, герконовое реле Г обесточится, что приведет к включению контактом 11-13 этого реле цепи управления симистором VS. Симистор откроется и включит резервную нить двухнитевой лампы ДНЛ.

Таким образом, при перегорании основной нити блок БПДЛ автоматически переключает питание на резервную нить светофорной лампы ДНЛ.



Как видно из приведенной на рис. 1 схемы, блок БПДЛ не содержит дополнительных источников питания. Он отвечает требованиям безопасности движения поездов, так как любые повреждения его элементов не приводят к появлению более разрешающего показания светофора, а также ложному включению огней светофора. Это объясняется тем, что подача напряжения в первичную обмотку трансформатора Т2 осуществляется с поста ЭЦ контактами реле, обеспечивающими выбор лампы светофора. Следовательно, включение ламп светофора определяется работой избирательных реле I класса надежности.

Следует также отметить, что основная нить лампы включена через первичную обмотку трансформатора Т1, содержащую 40 витков провода диаметром 1,16 мм. При этом падение напряжения на этой обмотке не превышает 1 В, что составляет менее 10 % напряжения на лампе. Таким образом, включение в цепь основной нити лампы обмотки трансформатора Т1 практически не влияет на режим работы лампы Переключение основной нити на резервную в блоке БПДЛ осуществляется в течение 15...20 мс, что не вызывает отпадания якоря огневого реле, контролирующего исправность двухнитевой лампы светофора.

Для контроля целости основных нитей ламп светофоров могут быть использованы контрольные устройства, которые содержат блоки местного контроля БМК на каждый светофор и один блок централизованного контроля БЦК на группу светофоров. Каждый из этих блоков монтируется в корпусе реле НМШ. На рис. 2 показана схема включения блоков местного контроля БМК и их увязка с БЦК для выходных светофоров устройств электрической централизации.

Как видно из приведенной схемы, питание сигнальным блокам светофоров типа ВII подается от источника питания ОХС—ПХС через предохранители и блоки БМК- Такой способ построения контрольных цепей исключает возможность ложного включения ламп светофоров при любых неисправностях в схемах. С помощью одного такого блока могут быть проконтролированы все лампы одного светофора.

На рис. 3 приведена схема блока местного контроля БМК. В блоке установлен светодиод VD4, сигнализирующий о неисправности основной нити. Однако наличие светового индикатора в блоке БМК является недостаточным условием своевременного обнаружения отказов в лампах светофоров. Действительно, на станциях, где отсутствует круглосуточное дежурство электромехаников СЦБ, требуется информацию о перегорании ламп светофора своевременно передать дежурному по станции для обеспечения более оперативного устранения этой неисправности. Учитывая специфику работы блока БМК, необходимо, чтобы такая информация запоминалась в блоке БЦК. Последний должен воспринимать от каждого блока БМК с помощью контрольной цепи информацию о Перегорании основных нитей ламп светофора и обеспечивать передачу этой информации ДСП или дежурному Электромеханику в виде обобщенной неисправности. Следует отметить, что блок БЦК может быть установлен не только на всю станцию, но, если это необходимо, и на отдельные группы светофоров.

Опыт эксплуатации полупроводниковой аппаратуры показал, что при кратковременных импульсных перенапряжениях в питающей сети наблюдаются выходы из строя этих приборов. В связи с этим питание блоков БМК и БЦК может осуществляться от одного преобразователя частоты, установленного на станции (см. рис. 2). В этом случае обеспечиваются стабильное напряжение питания и защита от кратковременных коммутационных процессов в питающей сети.

Наряду с указанным преимуществом предложенная схема включения двухнитевых ламп светофоров по сравнению с типовым решением обеспечивает значительную экономию кабеля, релейно-контактной аппаратуры, а также сигнальных трансформаторов СТ.

Рассмотрим более подробно принцип работы блока местного контроля БМК (см. рис. 3). Входное устройство блока выполнено на трансформаторе Т1, у которого обмотки L1 и L2 включены встречно и содержат одинаковое число витков. Конденсаторы С1 и С2 обеспечивают настройку соответствующих контуров на частоту 250 Гц пятой гармоники питающей сети.

При работе основной нити светофорной лампы напряжение на ней является Синусоидальным. При этом напряжения на обмотках L1 и L2 трансформатора Т1 (см. рис. 3) равны и противоположно направлены, поэтому э. д. е., возникающая на вторичной обмотке L3, близка к нулю. При включении резервной нити ток, протекающий через нее, имеет несинусоидальную форму. Это объясняется тем, что в цепи управления симистора VS (см. рис. 1) включены два стабилитрона VD5 и VD6, которые создают в каждой полуволне переменного тока фазу запаздывания -ф на включение симистора. Появление фазы запаздывания вызвано следующими явлениями. Пока изменяющееся по гармоническому закону напряжение на управляющем входе симистора не достигнет напряжения пробоя стабилитрона Цгт, ток управления симистора до момента пробоя стабилитрона равен нулю, а затем скачком изменяется до значения тока отпирания симистора.

В спектральном составе несинусоидального тока, протекающего по резервной нити, содержится пятая гармоника питающей сети, появление которой является признаком переключения на резервную нить. Выделение пятой гармоники осуществляется за счет существенного повышения напряжения на контуре Cl L2 трансформатора Т1 (см. рис. 3), настроенного в резонанс на пятую гармонику. При этом возникает разность напряжений на обмотках L1 и L2 и, как следствие, э. д. с. на вторичной обмотке L3. Эта э. д. с. вызывает ток частотой 250 Гц, открывающий транзисторы VT1, VT2 и VT3.

При открытии транзистора УТЗ гаснет светодиод VD4, чем фиксируется отказ основной нити лампы. Одновременно с открытием транзистора VT3 ток, протекающий в его коллекторной цепи, включит оптрон VD3, при этом формируется управляющий сигнал в БЦК.

Для более четкой работы блока БМК в базовую цепь транзистора VT1 включены стабисторы VD1 и VD2, обеспечивающие пороговые свойства блока. Пороговое напряжение может регулироваться числом последовательно включенных стабисторов при помощи внешних перемычек блока.

Как указывалось ранее, блок БМК фиксирует обрыв основной нити лампы светофора только в горящем состоянии, при включении же на данном светофоре другой лампы с исправной основной нитью контроль пропадает. Это обстоятельство затрудняет фиксацию неисправности основной нити лампы. Указанный эксплуатационный недостаток устраняется блоком централизованного контроля, который фиксирует по сигналу от БМК наличие обрыва основной нити любой лампы контролируемых светофоров. Причем фиксируется факт отказа на группу контролируемых светофоров без указания конкретного места повреждения. Блок централизованного контроля БЦК соединяется с блоком БМК в соответствии со схемой, показанной на рис. 2. Все блоки местного контроля объединяются одноименными выводами 6, 7 в параллельную цепь и подключаются на вход БЦК. При этом максимально возможное число (около 50) подключенных блоков определяется значением разности сопротивлений приемной части оптрона VD5 (см. рис. 3) в неосвещенном и освещенном состояниях.

Рассмотрим принцип работы блока БЦК, схема которого представлена на рис. 4. Блок состоит из мультивибратора, выполненного на транзисторах VT2 и VT3, вспомогательного транзистора VT1, а также двух ключей собранных на транзисторах VT4 и VT5. В коллекторную цепь транзистора VT5 включено фиксирующее реле ФР. В базовую цепь каждого из транзисторных ключей VT4 и VT5 включены соответственно, стабилитроны VD1 и VD2, обеспечивающие пороговые свойства указанных ключей.

Запоминание информации о перегорании основной нити одной из ламп контролируемых светофоров обеспечивается за счет самоблокировки реле ФР при его срабатывании по коллекторной цепи транзистора VT5. Контакты этого же реле вклюнают на пульте ДСП сигнализацию о неисправности одной из ламп в контролируемой группе светофоров.

На диаграммах, показанных на рис. 5, рассмотрена работа блока БЦК при перегорании основной нити лампы и при случайных сбоях в работе блоков БМК или БПДЛ,

При перегорании основной нити в момент времени to транзистор - VT3 блока БМК (см. рис. 3) откроется, и его коллекторный ток, показанный на рис. 5, а, будет равен 1к насыщения. В результате этого излучающая часть оптрона VD3 блока БМК (см. рис. 3) будет непрерывно передавать световую энергию на свою приемную часть, выполненную в виде фототиристора. Учитывая, что на фототиристор напряжение - питания подается импульсно - от мультивибратора блока БЦК, транзистор VT4 (см. рис. 4) будет открываться и закрываться синхронно с работой вспомогательного транзистора VT1, работающего от мультивибратора.

Таким образом, в интервалах времени —13; U—15; t6— t7, когда открыт транзистор VT1, открывается транзистор VT4 -и происходит заряд конденсатора G3. При достижении на конденсаторе СЗ напряжения стабилизации стабилитрона VD2 открывается транзистор VT5, затем срабатывает реле ФР и через собственный контакт 11-12 самоблокируется. Заряд конденсатора СЗ происходит примерно через 2—3 цикла мультивибратора. Регулируя длительность цикла мультивибратора или постоянную-времени заряда конденсатора СЗ, можно установить необходимое время задержки срабатывания блока БЦК.

При случайных сбоях в работе блоков БПДЛ или БМК возможно кратковременное включение оптрона VD3 блока БМК (на рис. 5, б импульсы тока 1и). Как видно из рис. 5, б, если включение оптрона происходит в промежутках времени t1— t2 или t3— t4, то транзистор VT4 (см. рис. 4). постоянно находится в закрытом состоянии и конденсатор СЗ не заряжается. При попадании импульса помехи в интервал времени t6— t7, когда транзистор VT1 открыт, конденсатор СЗ заряжается до напряжения, значение которого меньше напряжения стабилизации VD2, поэтому транзистор VT5 остается закрытым и реле ФР не возбуждается. Таким образом, блок централизованного контроля имеет селектор времени для защиты от импульсных помех и случайных сбоев в работе устройств переключения и контроля двухнитевых ламп светофоров.

Эксплуатационные испытания опытных образцов устройств переключения и контроля двухнитевых ламп в действующих светофорах показали их устойчивую работу.
